Mga parameter ng produkto
|
PARAMETER |
SUPPLY VOLTAGE |
REMARKS |
||
|
1.8V |
2.5V |
3.3V |
||
|
Saklaw ng dalas |
0.137-135MHZ |
0.137-160MHZ |
0.137-160MHZ |
Available ang 32.768kHz |
|
Katatagan ng dalas |
±20ppm / +25ppm /±50ppm |
Tingnan ang tala sa ibaba |
||
|
Saklaw ng temperatura ng pagpapatakbo |
-10 hanggang +60℃/-20 hanggang +70℃/-40 hanggang +85 degree |
mga opsyon hanggang +125 degree |
||
|
Pagtanda sa unang taon |
±3.0ppm |
@+25 degree |
||
|
Kasalukuyang supply |
12-15mA |
15-18mA |
16~20mA |
1~40~75MHZ @15pF |
|
25MA |
30mA |
35MA |
Higit sa o katumbas ng 75-135MHZ @15pF |
|
|
--- |
40MA |
45mA |
Higit sa o katumbas ng 135MHZ @15pF |
|
|
Output waveform at load |
LVCMOS 15pF |
30pF opsyonal |
||
|
MATAAS na antas ng boltahe ng output |
1.62V |
2.25V |
2.97V |
pinakamababa |
|
Antas ng boltahe ng output LOW |
0.18V |
0.25V |
0.33V |
Pinakamataas |
|
Rise and Fall times |
5ns |
5ns |
5ns |
1~100MHz @10-90% ng Vcc |
|
3ns |
3ns |
3ns |
Higit sa o katumbas ng 100MHZ @10-90% ng Vcc |
|
|
Symmetry (duty cycle) |
45-55% o 40~60% |
@ 50%Vcc |
||
|
Phase jitter RMS |
<1ps |
12kHZ Mas mababa sa o katumbas ng Fj Mas mababa sa o katumbas ng 20MHZ |
||
|
Tandaan:Kasama sa katatagan ang mga frequency deviation sa +25℃, lampas sa hanay ng temperatura, dahil sa supply boltahe |
||||
Mga Tampok ng Produkto
■ Maliit na sukat 5.0x3.2x1.2 na may 4 na solder pad
■ Mahigpit na katatagan sa hanay ng temperatura
■ Tri-state enable/disable function (pad 1)
■ Ang pagsunod sa sasakyan sa AEC-Q200 ay available
■ RoHS compliant, LEAD-LIBRE, HALOGEN-LIBRE at REACH compliant
Mga aplikasyon
- Ang serye ng RTC Oscillator 5032 CO53H4 ay malawakang ginagamit sa mga produkto tulad ng WiFi/WLAN, Ethernet, GPS, mga mobile phone, notebook, DSC/PDA, at iba pang mga application.
Mga bentahe ng produkto
Suporta sa Malapad na Boltahe (1.8V-5V)
Tugma sa isang malawak na hanay ng mga operating voltages.
Mababang EMI na may Pinahusay na Noise Immunity
Nagbibigay ng mas malakas na pagtutol sa electromagnetic interference.

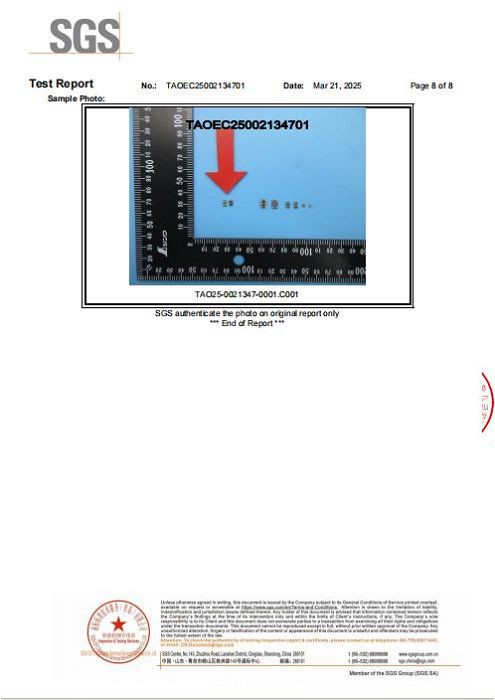

sertipiko
Ang RTC Oscillator 5032 CO53H4 series ay RoHS compliant, REACH verified, halogen-free, lead-free, PFOS/PFOA-free, at patuloy na sinusubaybayan para sa kalidad.
FAQ
Q1: Kapag pumipili ng modelo, paano ako magpapasya sa pagitan ng mga CMOS oscillator ng Suzhou Hangjing at mga differential oscillator para sa iba't ibang frequency point?
A: Ang mga differential oscillator ay karaniwang mas angkop para sa mga frequency na higit sa 100MHz (kabilang ang mga karaniwang frequency tulad ng 27MHz o 25MHz), dahil nag-aalok ang mga ito ng mas mahusay na noise immunity at integridad ng signal sa mas mataas na frequency.
Q2: Ano ang function ng Pin 1 sa serye ng RTC Oscillator 5032 CO53H4?
A: Ang Pin 1 ay ang E/D (Enable/Disable) pin, na tinutukoy din bilang OE (Output Enable) o Standby pin. Kinokontrol nito ang Output Enable (OE) o Standby function, na nagpapahintulot sa oscillator na pumasok sa mababang-kalagayan ng kuryente kapag hindi ginagamit, na makabuluhang binabawasan ang pagkonsumo ng kuryente.
